Espansioni ingresso

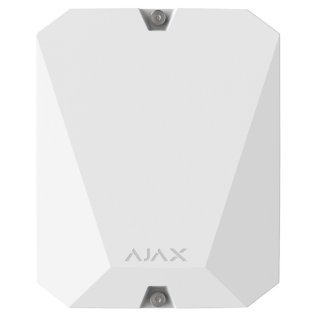

- Numero di zone di allarme/manomissione: 18 - Tipi di contatto del rilevatore supportati: NO, NC (senza R), EOL (NC con R), EOL (NO con R) - Resistenza del resistore EOL: Da 1 k a 7,5 - Modalità di elaborazione dei segnali di allarme: A impulso o bistabile - Alimentazione principale: 110-255 V, 50/60 Hz - Alimentazione di riserva: 12 V CC - Tipo di batteria supportata: Batteria con capacità 4 o 7 Ah (non inclusa), dimensioni 150 × 64 × 94 mm - Alimentazione del rilevatore: 12 V CC, fino a 1 A per tutte le uscite di alimentazione del rilevatore - Protezione contro la rimozione: Tamper anti-manomissione - Banda di frequenza del segnale radio: 868,0-868,6 MHz o 868,7-869,2 MHz, in base al luogo di acquisto - Compatibilità: Funziona solamente con Ajax hubs e ripetitori di segnale - Potenza massima del segnale radio: Fino a 7,29 mW (limite 25 mW) - Raggio del segnale radio: Fino a 2.000 m in campo aperto - Temperature di funzionamento: Da -10° a +40° - Umidità di funzionamento: Fino al 75% - Dimensioni: 196 x238 x 100 mm - Peso: 805 g

- Numero di zone di allarme/manomissione: 18 - Tipi di contatto del rilevatore supportati: NO, NC (senza R), EOL (NC con R), EOL (NO con R) - Resistenza del resistore EOL: Da 1 k a 7,5 - Modalità di elaborazione dei segnali di allarme: A impulso o bistabile - Alimentazione principale: 110-255 V, 50/60 Hz - Alimentazione di riserva: 12 V CC - Tipo di batteria supportata: Batteria con capacità 4 o 7 Ah (non inclusa), dimensioni 150 × 64 × 94 mm - Alimentazione del rilevatore: 12 V CC, fino a 1 A per tutte le uscite di alimentazione del rilevatore - Protezione contro la rimozione: Tamper anti-manomissione - Banda di frequenza del segnale radio: 868,0-868,6 MHz o 868,7-869,2 MHz, in base al luogo di acquisto - Compatibilità: Funziona solamente con Ajax hubs e ripetitori di segnale - Potenza massima del segnale radio: Fino a 7,29 mW (limite 25 mW) - Raggio del segnale radio: Fino a 2.000 m in campo aperto - Temperature di funzionamento: Da -10° a +40° - Umidità di funzionamento: Fino al 75% - Dimensioni: 196 x238 x 100 mm - Peso: 805 g

Espansione 8 ingressi per iMX.

Il modulo 111H-AD TRB è progettato per collegare qualsiasi tipo di dispositivo di controllo (con uscite a contatti o ad impulsi) al sistema JABLOTRON 100 e fornirgli alimentazione ricavandola dal bus della centralina. Uno degli ingressi del modulo presenta un segnale fisso anti-manomissione; è possibile impostare varie serie di segnali per il secondo ingresso, mentre il terzo ingresso può essere usato per segnalare un guasto del dispositivo collegato oppure come conduttore di controllo secondario con segnale "Non impostato" fisso. Il modulo può essere impiegato per il controllo delle uscite PG programmabili. Consente l'impostazione di un tempo minimo di attivazione per il controllore (0,1 s - 300 s). Il rilevatore dispone di attivazione a impulsi per il controllo a doppio conduttore, oltre al controllo di stato per il controllo a singolo conduttore. Questo modulo è un componente del sistema JABLOTRON 100, è indirizzabile e occupa una posizione nel sistema. Compatibile con F-Link 1.4.0 o superiore. Alimentazione tramite il bus della centralina a 12 V (9 - 15 V). Consumo in modalità ausiliaria (inattiva): 5 mA + consumo del dispositivo di controllo. Consumo di corrente per selezione dei cavi: 12 mA + consumo del dispositivo di controllo. Carico massimo accettabile dal dispositivo di controllo collegato: 50 mA. Dimensioni: 16 x 30 x 12 mm. Classificazione: livello di sicurezza 2 / classe ambientale II. Conforme alle normative EN 50131-1, EN 50131-3 (ACE di tipo B). Intervallo di temperatura operativa: da -10 a +40 °C. Il dispositivo soddisfa inoltre i requisiti delle normative: EN 50130-4, EN 55022.

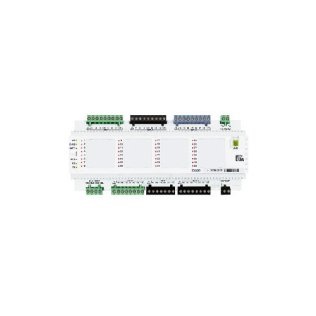

Modulo espansione 32 zone cablate con alimentatore "switching" da 1.85A integrato. Collegamento diretto sul BUS della centrale. Compatibile con centrali DIGIPLEX EVO e sistema IMPERIAL. Fornito in contenitore standard DIN per una rapida e conveniente installazione con morsettiera estraibile per una manutenzione veloce. Dimensioni mm 213 x 104. Richiede trasformatore e batteria. Modalità diagnostica: LED zone accese/spente per identificare gli ingressi assegnati alle zone, verifica la correttezza dei collegamenti (senza resistenza, con singola resistenza o doppia resistenza) eseguendo una prova. Tasto per attivazione/disattivazione manuale alimentazione ausiliaria (il tasto si accende per mostrare lo stato). Uscita per alimentazione ausiliaria da 1A. Completamente supervisionato dalla centrale (mancanza rete, batteria bassa e sovracorrente). Ricarica batteria selezionabile a 350mA o 850mA. Visualizzazione tramite 32 LED dello stato delle zone. Visualizzazione tramite 6 LED dello stato del modulo. Firmware aggiornabile tramite BUS ad alta velocità (RS-485)

- Rilevamento instantaneo di perdita di connessione cablata (EOL) - 3 Linee elettrice indipendenti a 12V per rilevatori antincendio e antintrusione - 18 zone per la connessione dei rilevatori (NO, NC, EOL, 2EOL, 3EOL) - 6 tipi di dispositivi cablati compatibili - Configurazione e gestione da remoto - Compatibilità con batterie di riserva a 12V (da 4 a 7 ah) - Connessione: Linea Fibra fino a 2000m - Consumo energetico della linea Fibra: fino a 100µA - Colore: nero

- Rilevamento instantaneo di perdita di connessione cablata (EOL) - 3 Linee elettrice indipendenti a 12V per rilevatori antincendio e antintrusione - 18 zone per la connessione dei rilevatori (NO, NC, EOL, 2EOL, 3EOL) - 6 tipi di dispositivi cablati compatibili - Configurazione e gestione da remoto - Compatibilità con batterie di riserva a 12V (da 4 a 7 ah) - Connessione: Linea Fibra fino a 2000m - Consumo energetico della linea Fibra: fino a 100µA - Colore: bianco

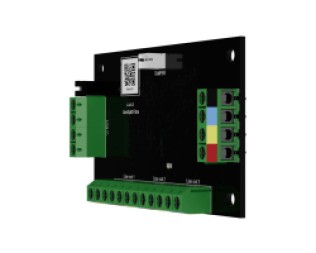

Modulo cablato con 4 ingressi e 4 uscite. Progettato per integrare dispositivi di terze parti in un sistema Ajax. Compatibile con Hub Hybrid (2G/4G) & custodie (A, B, D). Lunghezza massima linea fibra 2.000m. Tamper antisabotaggio avanzato. Comunicazione bidirezionale. Cavo a 4 fili. Connessione in qualunque punto della linea fibra. Protezione contro la contraffazione. 15 tipi di eventi dei dispositivi cablati. Cifratura a blocchi in chiave mobile. Notifiche push. Setup via appa Ajax dedicata.

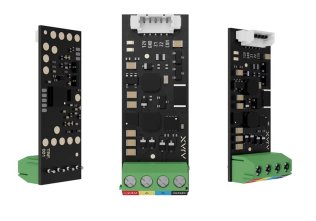

Compatibilità: - HUB HYBRID 2G - HUB HYBRID 4G Caratteristiche: - Linea in ingresso: 1 - Linea in uscita: 5 - Temperature di funzionamento: da 10 °C a +40°C - Umidità massima: fino al 75% - Grado: 3 - Dimensioni: 90 x 50 x 15 mm - Peso: 34 g

Compatibilità: - HUB HYBRID 2G - HUB HYBRID 4G Caratteristiche: - Linea in uscita: 1 - Tensione in uscita 24V - Corrente massima in uscita: 1,25 A - Batteria di riserva: 12 V capacità 7-18 ah - Alimentazione: 100-240 V, 50/60Hz, 0,7 A - Umidità massima: fino al 75% - Dimensioni: 160 x 85 x 53 mm - Peso: 455 g

Compatibilità: - HUB HYBRID 2G - HUB HYBRID 4G Caratteristiche: - Linea in uscita: 1 - Tensione in uscita 24V - Corrente massima in uscita: 1,25 A - Batteria di riserva: 12 V capacità 7-18 ah - Alimentazione: 100-240 V, 50/60Hz, 0,7 A - Umidità massima: fino al 75% - Dimensioni: 160 x 85 x 53 mm - Peso: 455 g

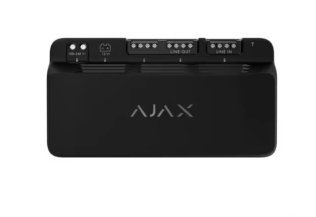

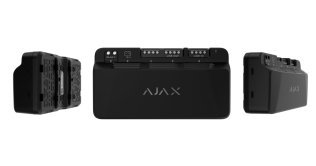

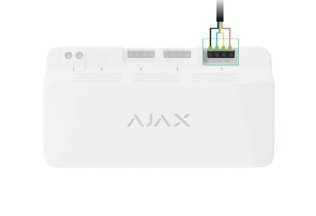

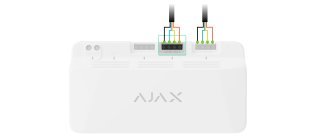

Modulo per alimentazione aggiuntiva 75W e 2x linea Fibra out. Per centrali Hub Hybrid (2G/4G). Comunicazione bidirezionale, sistema anti-sabotaggio avanzato, cifratura a blocchi con chiave mobile notifiche istantanee. Lunghezza del cavo fibra max. 2.000m. Linee: 1in(75W)/2out (max 30W). Isolamento galvanico. Colore bianco. Protezione da sovratensione. Classe III da scosse elettriche.

Modulo per alimentazione aggiuntiva 75W e 2x linea Fibra out. Per centrali Hub Hybrid (2G/4G). Comunicazione bidirezionale, sistema anti-sabotaggio avanzato, cifratura a blocchi con chiave mobile notifiche istantanee. Lunghezza del cavo fibra max. 2.000m. Linee: 1in(75W)/2out (max 30W). Isolamento galvanico. Colore nero. Protezione da sovratensione. Classe III da scosse elettriche.

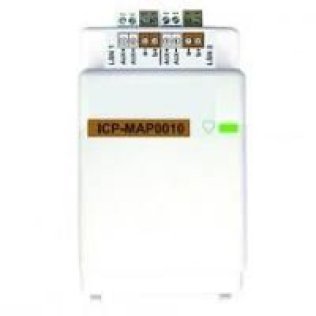

Modulo LSN ad un loop per collegare fino a 127 elementi LSN ad anello o con due linee aperte. Massima corrente assorbibile da loop 300 mA. Lunghezza massima del loop 1 Km. Fino ad 8 moduli collegabili direttamente all'unità di controllo ICP-MAP5000 mediante bus BDB interno. Aggiornamento firmware del modulo tramite centrale, mediante software di programmazione. Disponibili sul modulo anche due uscite indipendenti da 24 Volts 500 mA l'una. Morsettiere colorate ed estraibili per un cablaggio sicuro ed a prova di errori. Cavi di connessione per il collegamento alla centrale inclusi.

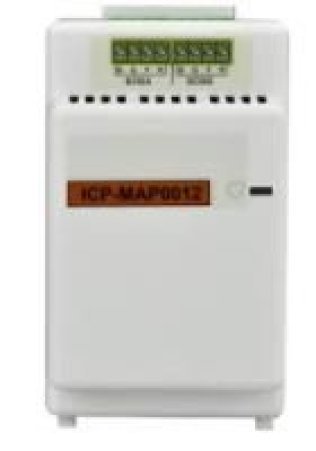

Modulo espansione External CAN BUS. Da alloggiare all'interno di apposito armadio metallico ICP-MAP0120 con alimentatore IPP-MAP0005-2. Questo modulo permette di diramificare in 2 linee da 500 metri ciascuna il CAN Bus principale (lungo 1000 metri max)

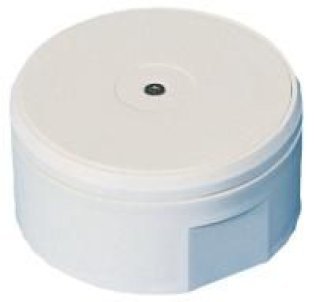

Modulo a 4 fili LSN a 2 ingressi per il collegamento di elementi convenzionali. Grazie al doppio isolatore integrato nessun elemento sul loop viene perso a seguito di un corto circuito. Tamper incluso. Installazione superficiale. Fino a 20 elementi convenzionali collegabili su ogni ingresso.

Modulo a 4 fili LSN a 2 ingressi per il collegamento di elementi convenzionali. Grazie al doppio isolatore integrato nessun elemento sul loop viene perso a seguito di un corto circuito. Tamper incluso. Installazione ad incasso. Fino a 20 elementi convenzionali collegabili su ogni ingresso.

Modulo a 4 fili LSN a 6 ingressi e 4 uscite per il collegamento di elementi convenzionali. Grazie al doppio isolatore integrato nessun elemento sul loop viene perso a seguito di un corto circuito. Tamper incluso. le uscite hanno funzioni diverse, in base agli elementi collegati agli ingressi. Installazione superficiale. Include 20 terminali di connessione, 12 resistenze di terminazione da 12K1 e 2 resistenze di terminazione 3k92.
